產品簡介:
油冷式電動滾筒是膠帶運輸機的一種新型驅動裝置，目前已逐步地取代了減速機--電動機所構成的外驅動裝置。
YZ油冷式電動滾筒其內部采用了先進的擺線針輪行星減速機構，與老式的TDY75型兩級齒輪減速的滾筒比較，具有如下優點：
1.結構緊湊；
2.傳動比范圍大；
3.傳動效率高；
4.具有超負荷耐沖擊的特點；
5.傳動平穩，壽命長；
6.超支性能好，過載能力強；
7.YZ型具有單向旋轉，防止逆向轉動的功能。
本系列滾動是膠帶輸送機的驅動裝置，用以拖動膠帶使主機運轉，目前在礦山、化工、交通運輸、機械、電力等國民經濟各個領域已得到廣泛應用。
1.本系列滾筒為完全密封型，并采用了防護形式為IP44的密封接線盒，與風冷電動滾筒相比，無進出通風口，故可隨主機安裝在露天粉塵大、潮濕泥濘的場所。
2.本系列滾筒采用了B級絕緣電動機，并使用了滴點較高的潤滑脂，以及耐油耐高溫的橡膠油封，因此當環境溫度不超過40℃時，能額定運行。
3.本系列滾筒不適用于高溫物料輸送機和要求防爆的場所。
YZ 型擺線針輪油冷式電動滾筒系列參數表：
|
筒徑 D |
電機功率 （Kw） |
帶寬 |
線速度V（m/s） | ||||||
| 1.0 | 1.25 | 1.6 | 2.0 | 2.5 | 3.15 | 4.0 | |||
| 630 | 18.5 | 800 | ○ | ○ | ○ | ○ | ○ | ○ | |
| 1000 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1200 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1400 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 22 | 800 | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 1000 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1200 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1400 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 30 | 800 | ○ | ○ | ○ | ○ | ○ | |||
| 1000 | ○ | ○ | ○ | ○ | ○ | ||||
| 1200 | ○ | ○ | ○ | ○ | ○ | ||||
| 1400 | ○ | ○ | ○ | ○ | ○ | ||||
| 37 | 1000 | ○ | ○ | ○ | ○ | ||||
| 1200 | ○ | ○ | ○ | ○ | |||||
| 1400 | ○ | ○ | ○ | ○ | |||||
| 800 | 18.5 | 1000 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 1200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 1400 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 22 | 1000 | ○ | ○ | ○ | ○ | ○ | ○ | ||
| 1200 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1400 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 30 | 1000 | ○ | ○ | ○ | ○ | ○ | |||
| 1200 | ○ | ○ | ○ | ○ | ○ | ||||
| 1400 | ○ | ○ | ○ | ○ | ○ | ||||
| 37 | 1000 | ○ | ○ | ○ | ○ | ||||
| 1200 | ○ | ○ | ○ | ○ | |||||
| 1400 | ○ | ○ | ○ | ○ | |||||
| 45 | 1000 | ○ | ○ | ○ | ○ | ○ | |||
| 1200 | ○ | ○ | ○ | ○ | ○ | ||||
| 1400 | ○ | ○ | ○ | ○ | ○ | ||||
| 55 | 1000 | ○ | ○ | ○ | |||||
| 1200 | ○ | ○ | ○ | ||||||
| 1400 | ○ | ○ | ○ | ||||||
| 1000 | 37 | 1000 | ○ | ○ | ○ | ○ | ○ | ○ | |
| 1200 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 1400 | ○ | ○ | ○ | ○ | ○ | ○ | |||
| 45 | 1000 | ○ | ○ | ○ | ○ | ○ | |||
| 1200 | ○ | ○ | ○ | ○ | ○ | ||||
| 1400 | ○ | ○ | ○ | ○ | ○ | ||||
| 55 | 1000 | ○ | ○ | ○ | ○ | ○ | |||
| 1200 | ○ | ○ | ○ | ○ | ○ | ||||
| 1400 | ○ | ○ | ○ | ○ | ○ | ||||

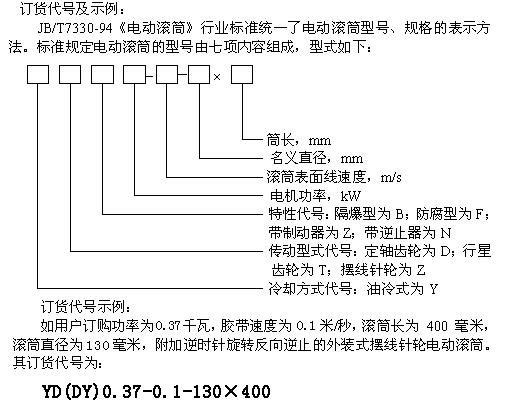

訂貨說明：
訂貨注意事項：
（1）因目前外裝式電動滾筒尚未制定相關行業標準，本廠將該型號電動滾筒首位代號用W（“外裝”的首位漢語拼音）表示。外裝式電動滾筒外置電機可分為立式電機和臥式電機，用戶訂購時請加以說明；
（2）用戶訂購逆止電動滾筒時，須注明旋轉方向，如不注明則為任意方向。其表示方法為在特性代號后加“S”（表示在電機引出線一側觀察，端蓋應順時針旋轉）或“N”（表示在電機引出線一側觀察，端蓋應逆時針旋轉）。
