產品簡介

　　為了有效的解決裝卸過程中出現的各種安全事故，深奧圖研發的各種安全聯鎖報警儀表，每種儀表一旦檢測異常會產生聲光報警，同時輸出信號，與裝卸過程實現有效的安全聯鎖。

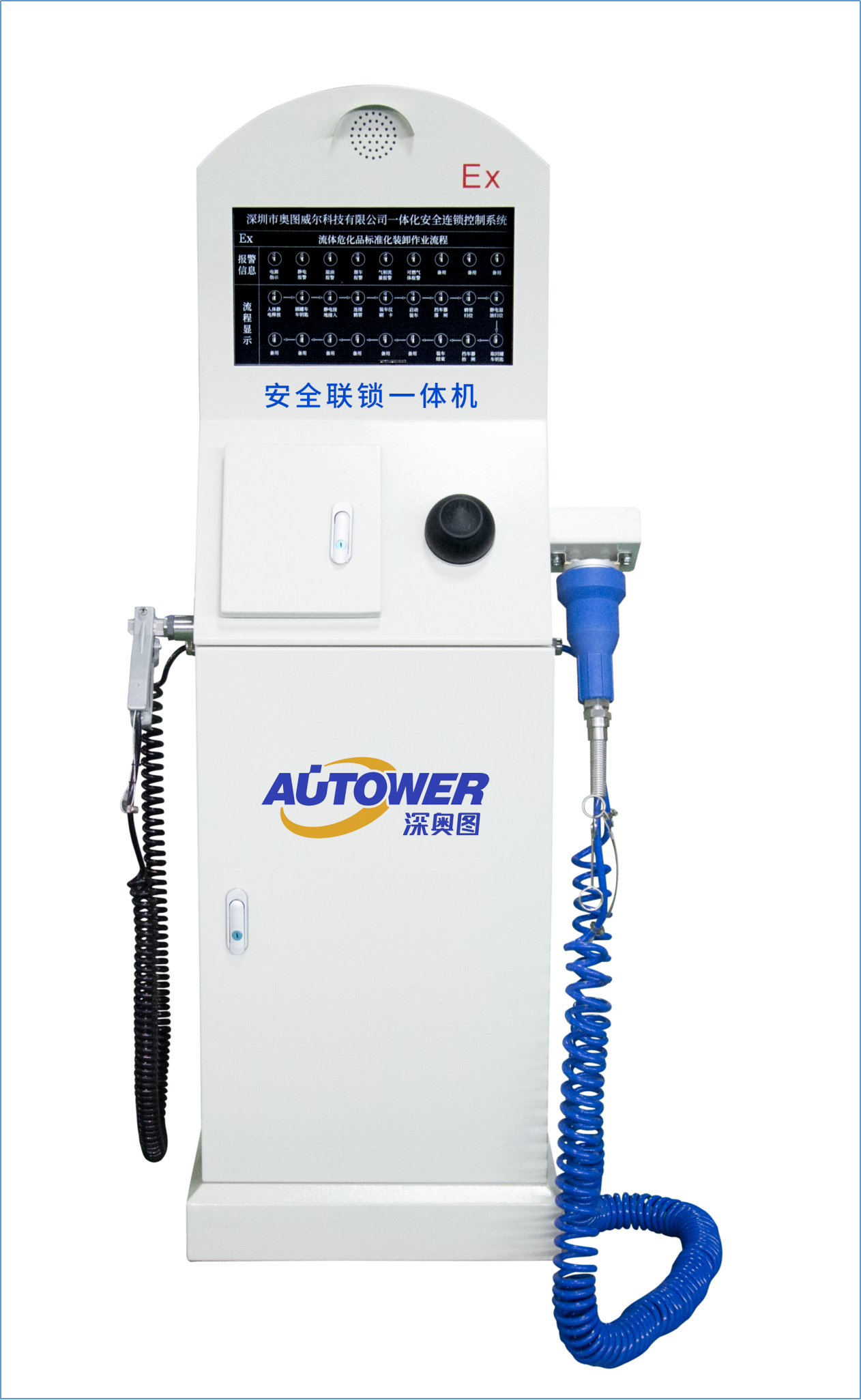

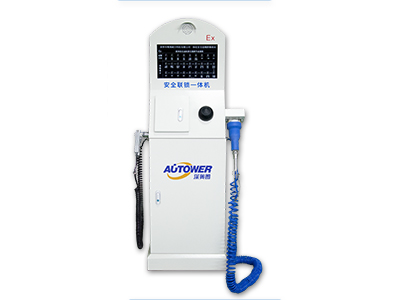

　　深奧圖研發的安全聯鎖一體機是專門為付油系統設計的安全防護系統，規范操作，保障安全。包含頂裝防靜電防溢油功能、底裝防靜電防溢油功能、防靜電功能、鑰匙管理、人體靜電聯鎖、鶴管歸位、鑰匙管理器、可燃?xì)怏w報警器、氣相流量監測及語音流程管理。

　　系統產品安裝注意事項：

　　1. 產品與本安電氣設備配套組成防爆系統，符合GB6863.15-2000“爆炸性氣體環境用電氣設備  第15部分：危險場所電氣安裝(煤礦除外)”第12.2.5.1條的有關要求。

　　2. 產品與本安電氣設備配套組成防爆系統，所有接地點必須保證等電位平衡。

　　3. 產品最高電壓(Um)：220V。

　　4. 產品使用環境溫度介于-30℃~+70℃之間。

　　5. 產品必須在切斷電源的條件下方可打開外殼。

　　6. 用戶請勿自行更改該產品的零部件，應會同產品制造商共同解決運行中出現的故障，以杜絕損壞現象的發生。

　　7. 產品的安裝、使用和維護應遵守說明書、GB3836.3-1997“爆炸性氣體環境用電氣設備  第3部分：爆炸性氣體環境用電氣設備的檢修”、GB3836.5-2000“爆炸性氣體環境用電氣設備  第5部分：危險場所電氣安裝(煤礦除外)”、GB3836.6-2006“爆炸性氣體環境用電氣設備  第6部分：電氣裝置的檢查和維護(煤礦除外)”、GB3836.6-2006“爆炸性氣體環境用電氣設備  第6部分：電氣裝置的檢查和維護(煤礦除外)”及GB50257-1996“電氣裝置安裝工程爆炸性和火災危險環境電氣裝置施工及驗收規范”的有關規定。

　　8. 防爆合格證號后綴以“X”表明產品使用時有特殊要求，具體內容為：產品的非金屬外殼部分僅允許使用濕布擦拭，并禁止一切可能產生靜電危險的操作。

　　9. 現場安裝時，若有電焊作業時，產品的接地線和外殼務必與接地網斷開，避免造成電路板損壞。

　　產品工作原理

　　本系統是專為付油系統設計的安全防護系統。系統通過鶴管歸位器(液相和氣相)檢測底裝鶴管歸位狀態，通過防靜電防溢油保護器檢測液位和靜電接地狀態、鑰匙管理器歸位狀態及人體靜電是否釋放、通過氣相流量開關監測氣相鶴管工作狀態，通過可燃?xì)怏w探測器，監測付油周邊可燃?xì)怏w濃度，同時提供真人語音提示現場工作人員及時了解系統工作狀態，輸出繼電器開關信號至定量裝車控制儀或者RS485通訊信號進DCS和安監局。

　　系統產品工作原理介紹

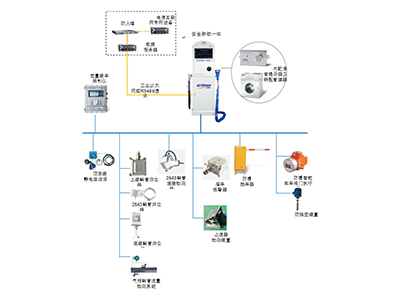

　　各種儀表具體安全聯鎖功能如下：

　　定量裝車控制儀：是實現定量自動裝車的核心設備。其主要功能是對發油過程進行程序控制和安全聯鎖。

　　靜電溢油保護器：它包含靜電接地夾(API接頭)、溢油開關以及控制器，它能判斷接地是否異常，裝車過程是否溢油報警，一旦異?；驁缶瘯a(chǎn)生聲光報警，同時輸出信號到安全聯鎖一體機，實現快速切斷裝車過程。

　　鶴管歸位器：它包含上裝以及底裝車鶴管歸位器，裝車結束后如果檢測到鶴管未歸位，會產生聲光報警，同時輸出信號到安全聯鎖一體機，安全聯鎖一體機控制鑰匙管理器的門，使司機無法取得車鑰匙。

　　溜車報警器：它包含控制器以及可伸縮鋼絲，鋼絲連接槽車，當槽車產生移動時，一旦移動超過報警值會產生聲光報警，同時輸出信號到安全聯鎖一體機，實現快速切斷裝車過程。

　　鑰匙管理器：它包含鑰匙插槽、自鎖門及控制器，能檢測鑰匙是否插入管理器的槽位，并把檢測信號輸出到安全聯鎖一體機，安全聯鎖一體機根據裝車過程自動控制鑰匙管理器的門開關。

　　氣相檢測報警器：它通過檢測管道內的氣體流量或壓力的數值，把檢測信號輸出到安全聯鎖一體機，由安全聯鎖一體機判斷裝車過程中，氣相管線的閥門是否打開。

　　裝車鶴管快速接頭連接報警器：它包含快速接頭連接檢測傳感器和控制器，當鶴管的快速接頭與槽車連接異常時時，會產生聲光報警，同時輸出信號到安全聯鎖一體機，實現快速切斷裝車過程。

　　防爆擋車器：它包含了防爆擋車器控制箱及道閘，由安全聯鎖一體機的根據裝車過程實現自動落閘及抬閘。

　　人體靜電釋放報警器：它包含靜電釋放球及檢測器，在操作裝車前司機必須接觸人體靜電釋放報警器，檢測信號輸出安全聯鎖一體機，如果司機未能接觸，安全聯鎖一體機禁止啟動裝車，有效避免了因為靜電導致爆炸的事件。

　　語音報警器：它通過RS485通訊連接定量裝車儀，能播放200多條報警或提示聲音，在裝車過程中根據裝車狀態實時發報警或提示聲音，在出現異常時有效提醒操作人員或司機，以便作出及時的應急操作。

　　防爆LED大屏幕：它通過RS485通訊連接定量裝車儀，司機開車進裝車區，大屏幕顯示車牌信息，引導司機快速找到裝車位，裝車過程中，可以實現裝車的狀態，及時提醒司機當前裝車狀態。

　　靜電保護器：它包含靜電接地夾以及控制器，它能判斷接地是否異常，一旦異?；驁缶瘯a(chǎn)生聲光報警，同時輸出信號到安全聯鎖控制箱，實現快速切斷裝車過程。

　　防抽空裝置：它包含抽空檢測傳感器及控制器，通過傳感器檢測管道內的液體變化，輸出信號到安全聯鎖控制箱，一旦檢測到管道內沒有液體，快速切斷卸車過程。

　　智能卸車控制閥：它包含智能讀卡器、閥門控制器以及閥門執行器，讀卡器可以存儲卸車口位號，當在智能卸車控制閥進行刷卡時，如果IC存儲的位號和讀卡器存儲的位號不一致時，閥門控制器無法打開閥門，只有數據判斷一致時，才能自動打開閥門，在卸車過程中，一旦IC卡從讀卡器中取出，閥門控制器立即切斷閥門。

　　系統產品工作流程簡介

　　1. 車輛?？吭谥付ǜ队旺Q位后，司機停車熄火，并拔出車輛鑰匙，司乘人員離開車輛駕駛室;

　　2. 司乘人員行至安全聯鎖一體機，右手觸摸人體靜電釋放器靜電釋放球，開始釋放人體靜電，靜電釋放完畢，語音提示“靜電釋放完成”;

　　3. 司機打開安全聯鎖一體機鑰匙管理器，將車輛鑰匙插入鑰匙管理器，鑰匙管理器接收到鑰匙歸位信號，綠色指示燈亮起;

　　4. 開啟車輛付油及API接口，從安全聯鎖一體機上取下API靜電及液位插頭，插入車輛API接口;

　　5. 在氣相鶴管歸位器取下氣相鶴管，氣相鶴管歸位器紅燈亮，將鶴管連接車輛氣相接口;

　　6. 在液相鶴管歸位器取下液相鶴管，液相鶴管歸位器紅燈亮，將鶴管連接車輛液相接口;

　　7. 司機行至定量裝車控制儀，刷卡，準備啟動裝車;

　　8.  定量裝車控制儀根據安全聯鎖一體機給定的信號，由語音控制器播報各路安全聯鎖裝置是否準備完畢，并采集可燃?xì)怏w探測器信號，監測付油周邊可燃?xì)怏w濃度是否處于安全狀態;

　　9. 所有安全聯鎖設備準備完畢，反饋信號正常，處于安全付油狀態，語音控制器提示可以啟動裝車，司機按照裝卸車流程，操作定量裝車儀，進行付油作業;

　　10. 付油作業開始，氣相流量開關開啟，并實時監測氣相鶴管氣體流量，安全聯鎖一體機裝置處于鎖定狀態;

　　11. 付油作業過程中靜電溢油信號、鑰匙管理器信號、可燃?xì)怏w檢測信號、氣體流量信號異?；蛑袛啵队妥鳂I(yè)即刻停止;

　　12. 付油作業過程中，規定時間內(每5分鐘)，司機觸摸人體靜電釋放器靜電釋放球，釋放人體靜電，規定時間內未觸摸，付油作業停止;

　　13.  付油作業完成后，語音控制器提示裝卸車作業完成，司機取下車輛液相鶴管，歸位液相鶴管，歸位完畢后，液相鶴管歸位器綠燈亮起，取下車輛氣相鶴管，歸位氣相鶴管，歸位完畢后，氣相鶴管歸位器綠燈亮起;

　　14. 取下車輛API靜電及液位插頭，歸位至安全聯鎖一體機歸位座;

　　15. 鶴管及API接頭歸位完成后，司機關閉車輛付油及API接口，語音控制器提示播報取回車輛鑰匙，司機在鑰匙管理器內取出車輛鑰匙;

　　16. 司乘人員上車，啟動車輛，駛離付油鶴位，付油作業完成;

　　1. 系統應用數字電路設計，性能穩定，抗干擾能力強;

　　2. 兼容國內外各大品牌防溢油探桿;

　　3. 鑰匙管理器內置芯片，特殊機構設計，具有唯一性，不可復制和替代;

　　4. 人體靜電釋放聯鎖，確保作業人員靜電安全;

　　5. 鶴管接頭及插頭電纜組件符合API標準設計;

　　6. 確保車體到接地樁的靜電接地電阻≦90Ω;

　　7. 全程語音流程控制，實時播報工作狀態，規范操作習慣;

　　系統產品使用注意事項

　　1. 安全聯鎖一體機是專門為付油系統規范操作、安全作業而設計的，因此，務必保證所有操作規范、有效;

　　2. 安全聯鎖一體機所有單一設備均與定量裝車控制儀處于聯鎖狀態，未按說明、規范及步驟要求操作，定量裝車控制儀都將無法啟動裝卸車作業;

　　3. 安全聯鎖一體機所有設備出現通訊異常、信號異?；虍a(chǎn)品損壞，請及時聯系我司技術或銷售人員，以免耽誤裝卸車作業;

　　4. 產品最終解釋權歸屬于深圳市奧圖威爾科技有限公司。

　　附件一：產品照片

　　附件二：接線圖

　　附件三：布線規格

每一套安全聯鎖一體機 都為客戶量身定做!

每一套安全聯鎖一體機 都因配置不同有異!

如您需要了解安全聯鎖一體機詳細價格信息，可直接拔打深奧圖全國統一銷售熱線：400-8789-055。

根據您所需的配置我們會提供精準的報價，短時間內讓您獲取所需要的信息!

中國液體危化品智能儲運系統設備生產廠家——深奧圖竭誠為您服務!
